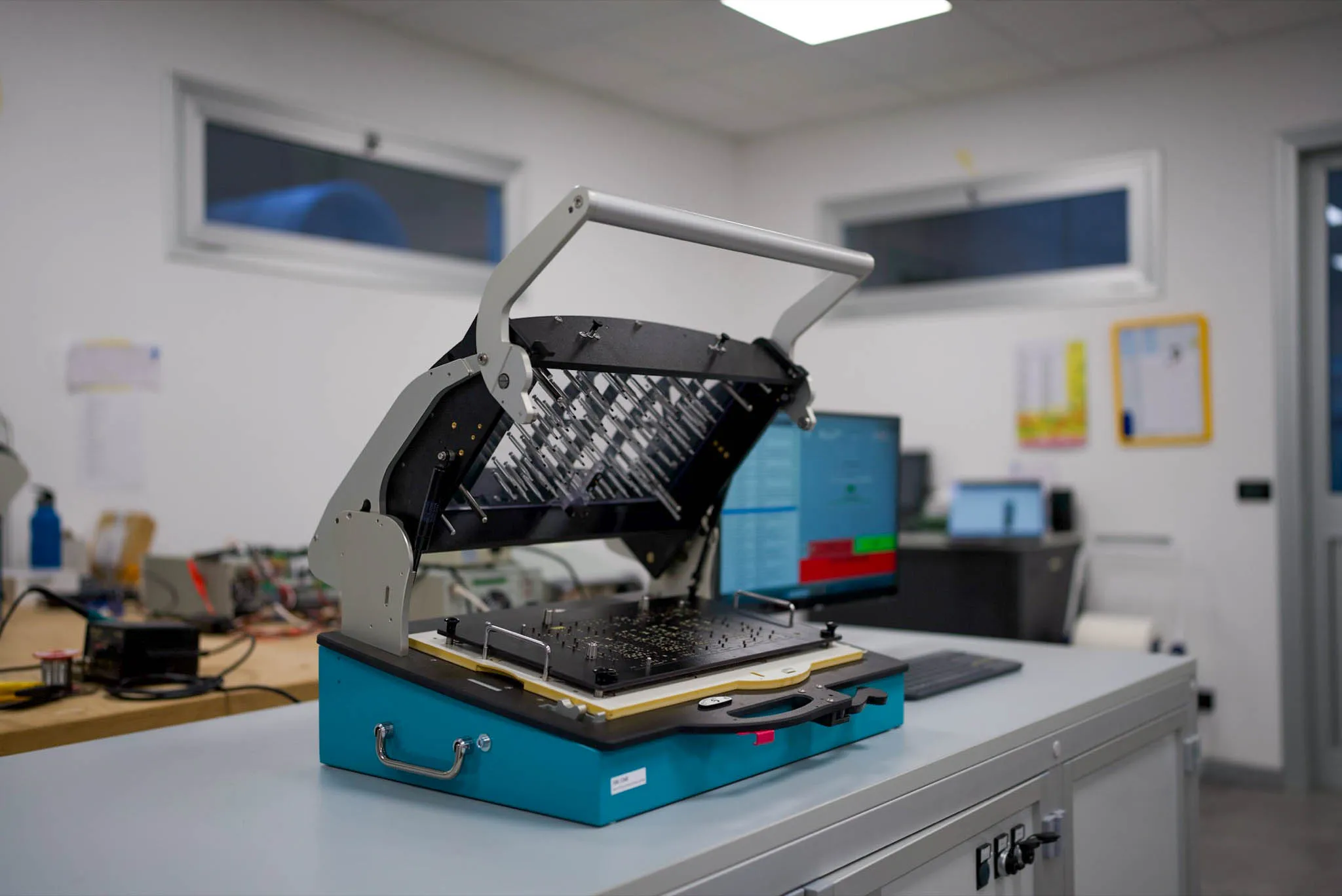

Fixture intercambiabile:

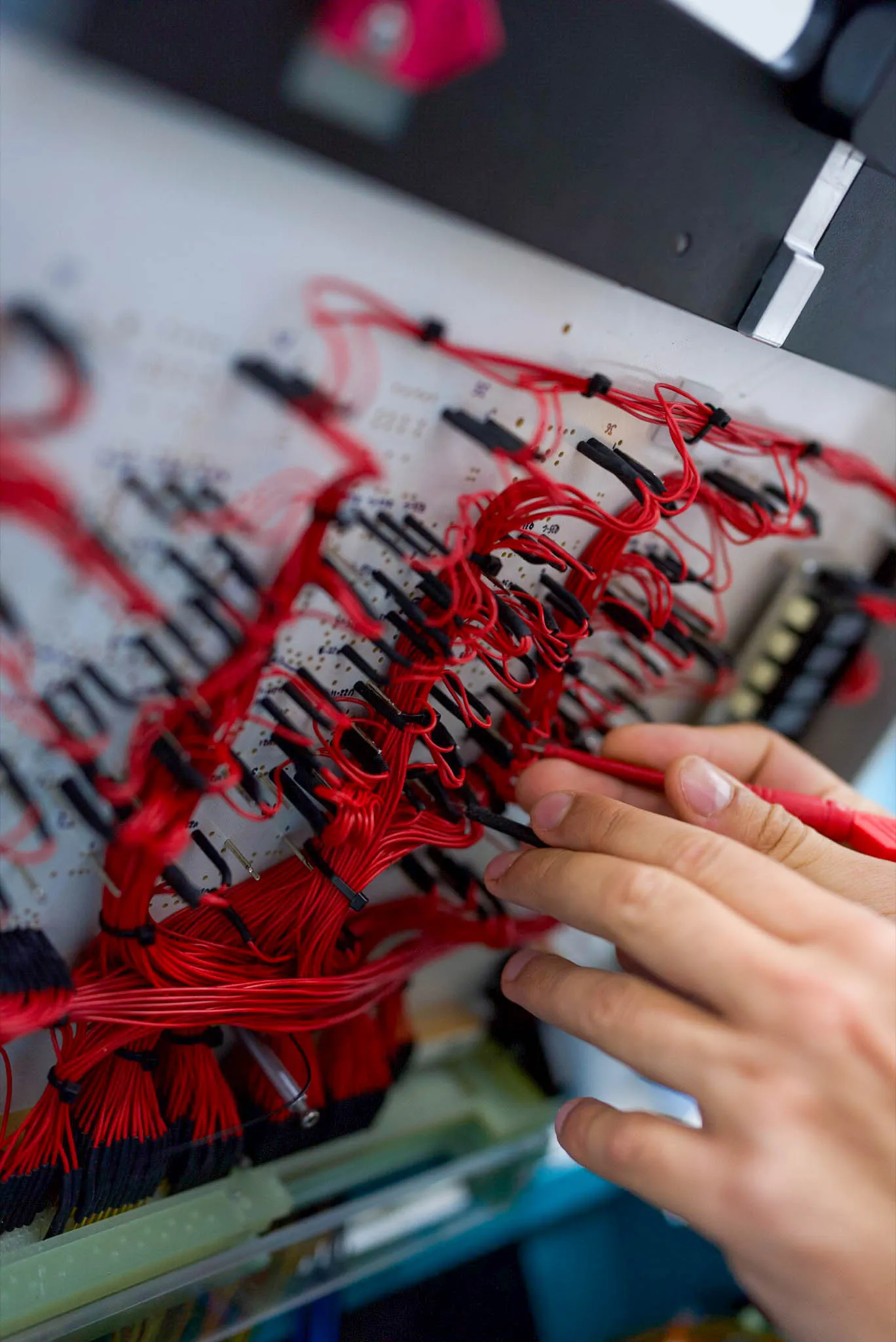

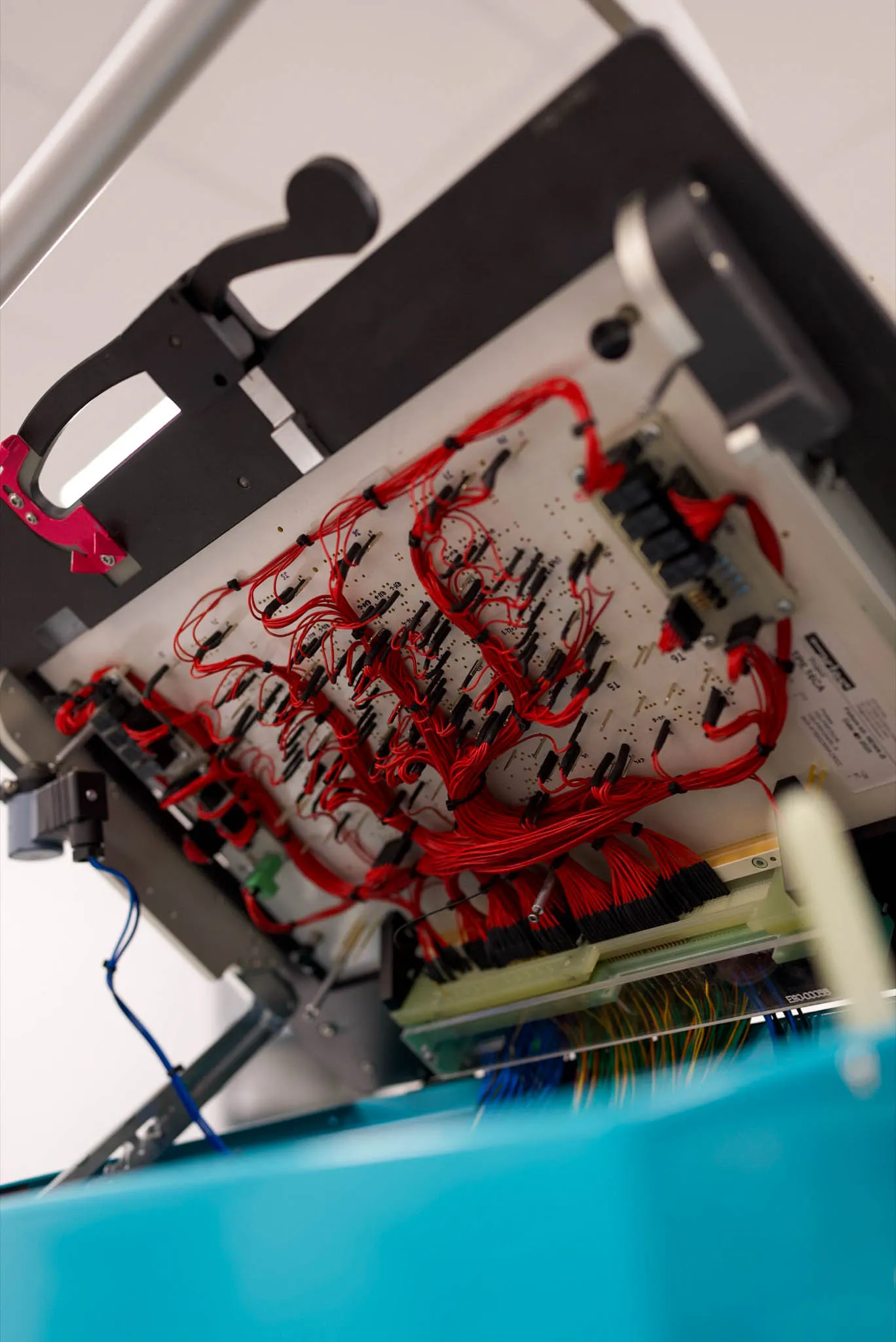

È stata progettata una fixture modulare con una matrice che ospita tutte le risorse necessarie al test, mentre ogni cassetto a letto ad aghi è personalizzato per le specifiche esigenze di ogni scheda in test, facilitando il cambio rapido tra diverse tipologie.

Strumenti di misura e controllo:
Sono stati scelti strumenti di commercio, tra cui un oscilloscopio a 4 canali, un generatore di segnali e un multimetro digitale, tutti controllabili da remoto via software.

Sistema di acquisizione:
Per la gestione delle misure, si utilizza un sistema CompactDAQ di National Instruments, collegato tramite Ethernet, che permette di acquisire dati in modo affidabile e centralizzato.

Schede matrici a relè:
Sono state progettate schede a 16 relè per la commutazione dei punti di misura, consentendo di indirizzare segnali e misure verso il multimetro e l’oscilloscopio in modo automatizzato.

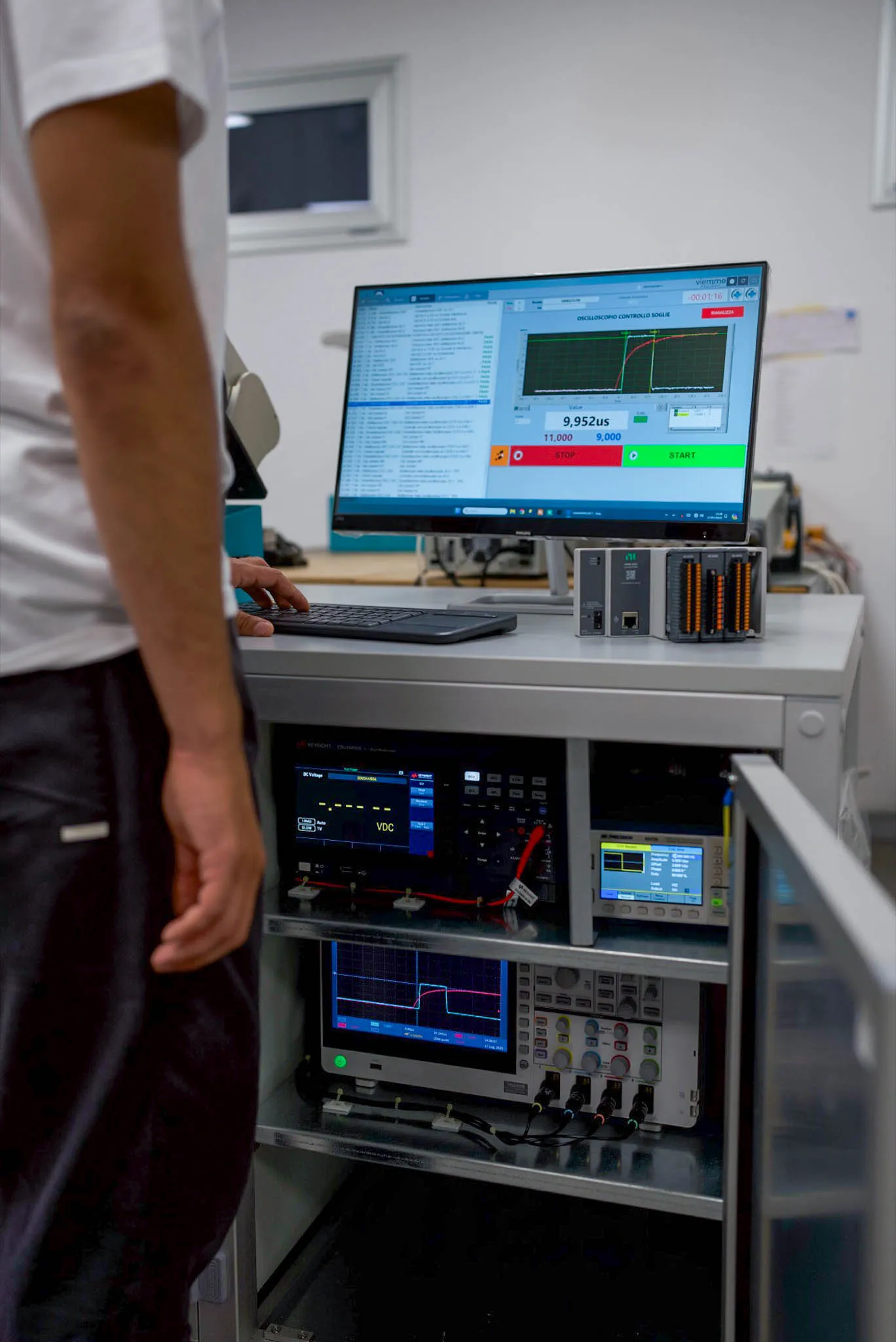

Software di gestione:
Tutti gli strumenti, le commutazioni e le acquisizioni sono orchestrate da un software sviluppato con NI LabVIEW, che permette di controllare e automatizzare l’intero processo di test.

Gestione dati:
I dati raccolti vengono salvati e gestiti tramite un database SQL, garantendo tracciabilità, analisi storiche e reportistica.

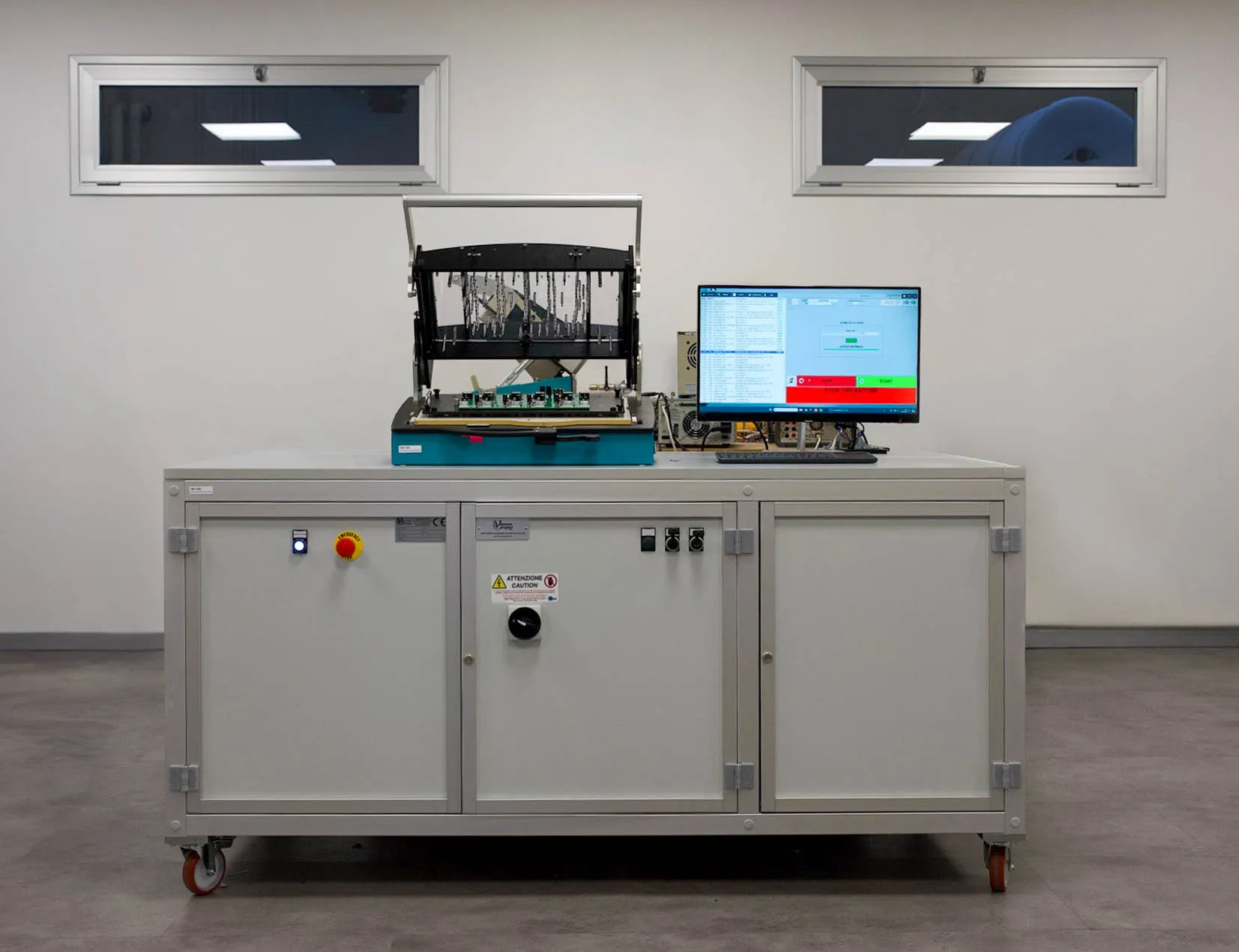

Design compatto e mobile:
Per ottimizzare lo spazio e la praticità, il sistema è stato realizzato come un banco a ruote, con vano per contenere hardware e strumenti, e una superficie di lavoro stabile e facilmente accessibile.
