Banco di prova isolamento e rigidità dielettrica su sensori di pressione
Obiettivo del progetto
Un’importante realtà operante nel settore della sensoristica ha incaricato VIEMME PROJECT della progettazione e realizzazione di un banco di collaudo completamente automatico per la verifica di fino a 60 sensori di pressione contemporaneamente. Il sistema doveva garantire affidabilità, ripetibilità e totale automazione delle fasi di test, riducendo al minimo l'intervento dell’operatore.
Esigenze del cliente
Testare in simultanea 60 dispositivi (DUT – Device Under Test).
Eseguire due prove critiche: Test di isolamento elettrico tra tutti i pin e la carcassa del sensore e prova di rigidità dielettrica sugli stessi contatti.
Automatizzare completamente il processo di test, rendendo necessaria la presenza dell’operatore solo per le fasi di carico e scarico dei dispositivi.
Gestire la tracciabilità completa dei risultati, con salvataggio automatico dei dati all’interno del database aziendale esistente.
Integrare un sistema di segnalazione visiva per guidare l’operatore durante le operazioni.
La soluzione VIEMME PROJECT
Un banco altamente scalabile e robusto

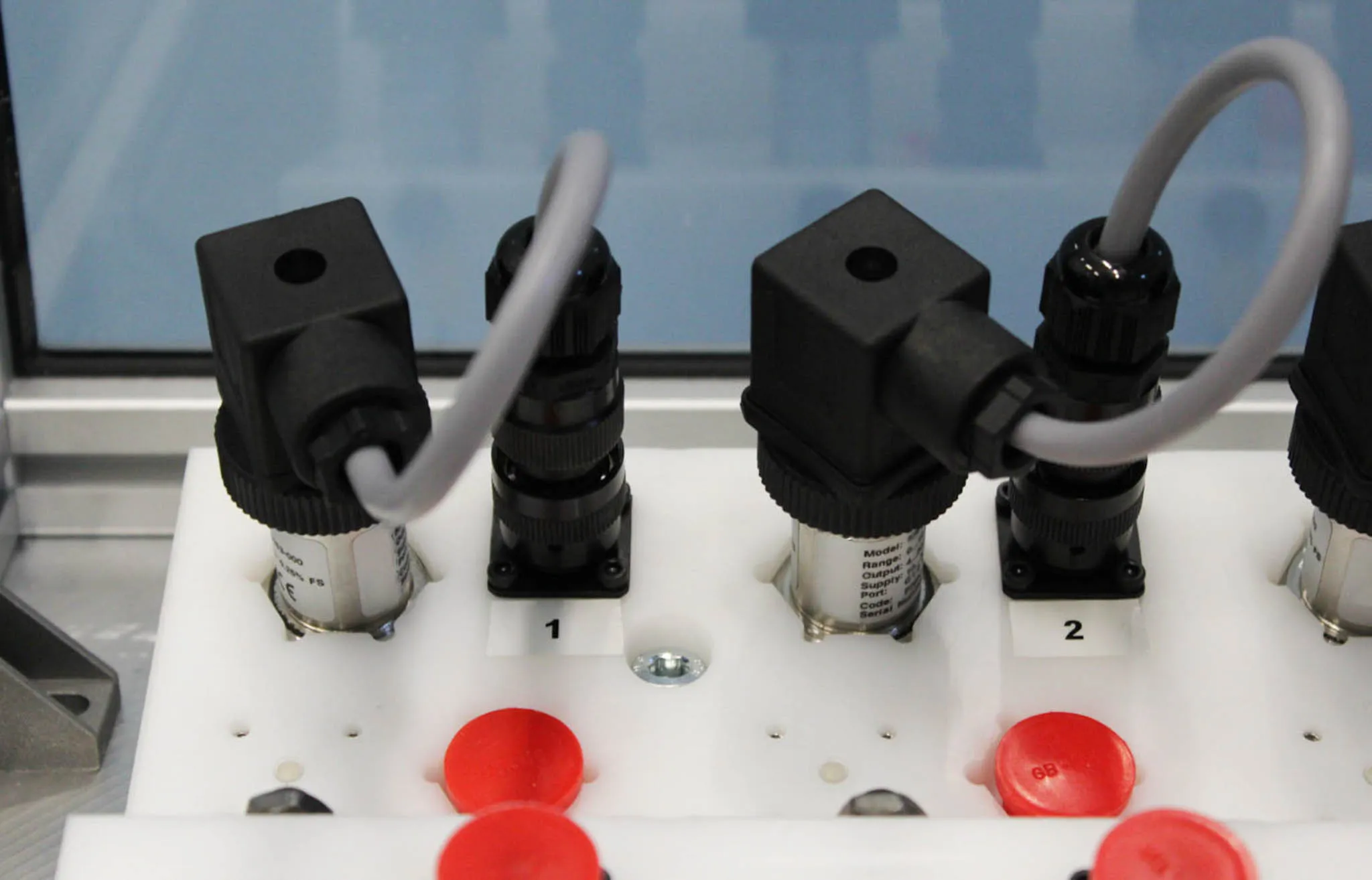

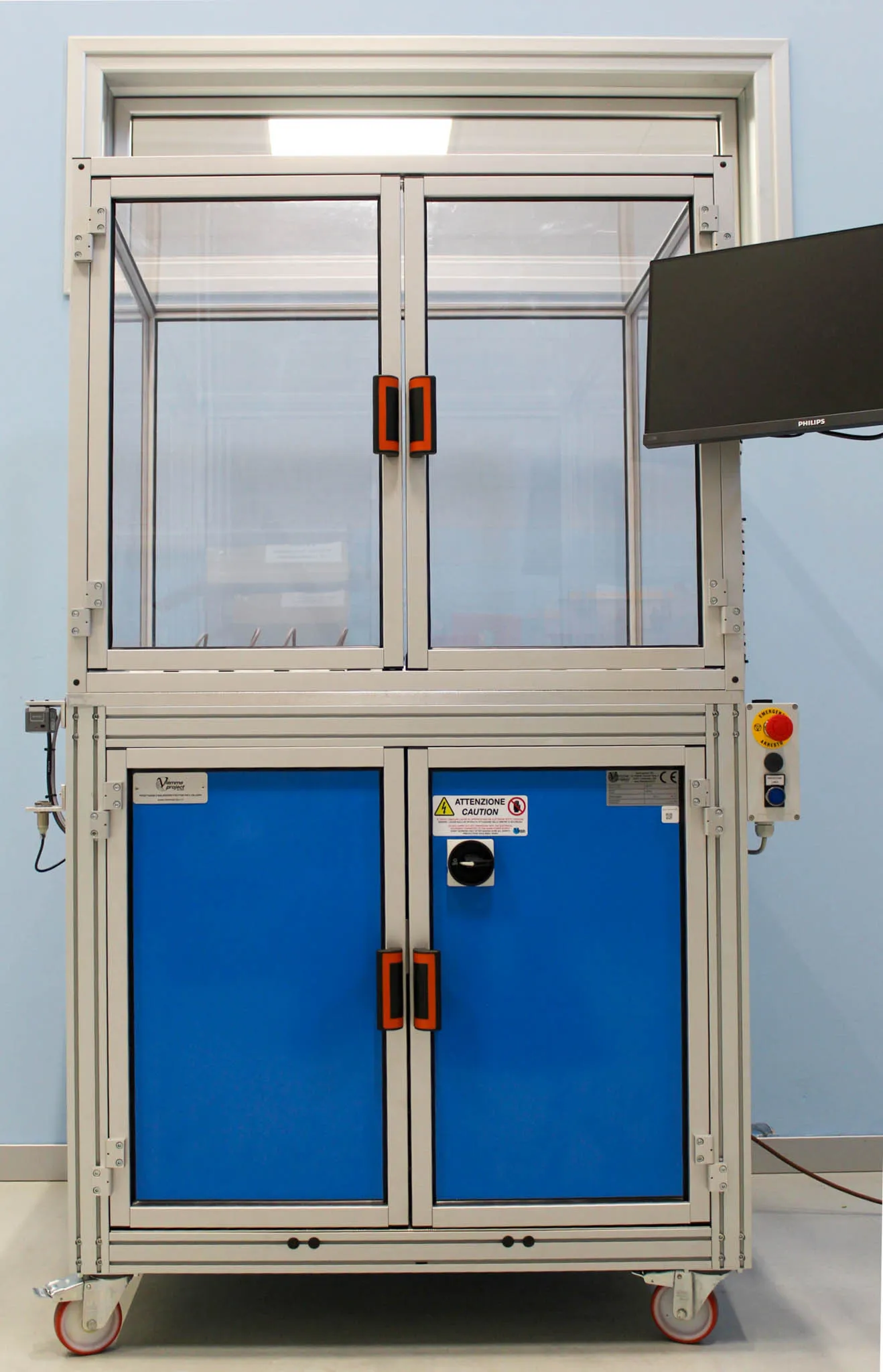

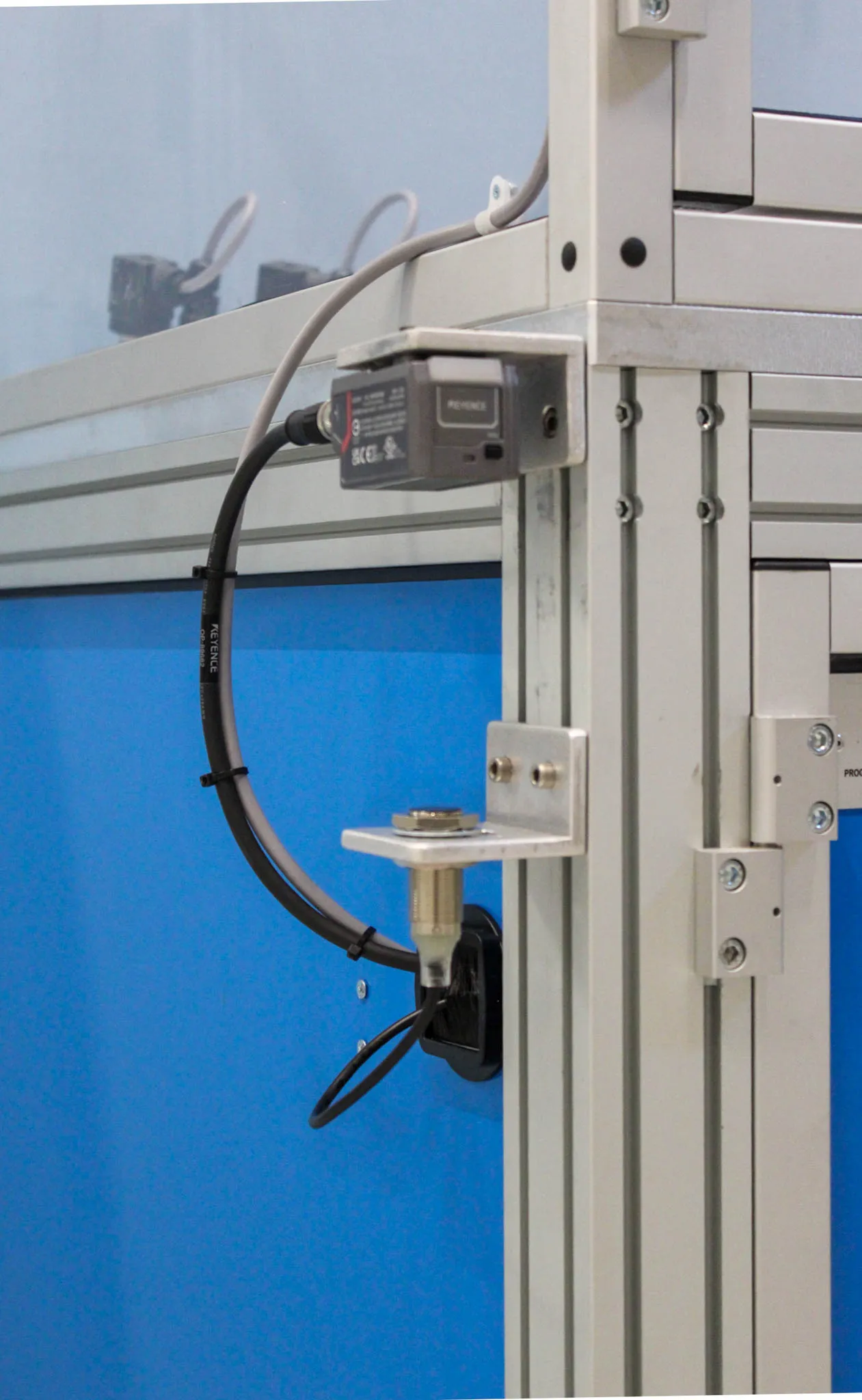

Abbiamo progettato e costruito un banco di collaudo in grado di accogliere fino a 60 sensori di pressione disposti su un piano di test multi-contatto. Il design modulare consente una facile espandibilità, mentre la struttura meccanica è stata progettata in collaborazione con officine specializzate per garantire robustezza, precisione e durata nel tempo.
Automazione del test
Grazie allo sviluppo di un software proprietario in ambiente LabVIEW, il banco esegue in modo completamente automatico le seguenti operazioni:
sequenziamento dei test per ogni singolo DUT
esecuzione del test di isolamento e della rigidità dielettrica, secondo i parametri tecnici stabiliti nella specifica di collaudo
verifica in tempo reale delle condizioni di sicurezza
L’automazione ha eliminato il rischio di errore umano e ridotto drasticamente i tempi di test rispetto a soluzioni manuali.
L’automazione ha eliminato il rischio di errore umano e ridotto drasticamente i tempi di test rispetto a soluzioni manuali.
Interazione semplificata per l’operatore
Per agevolare l’operatore nelle fasi di carico e scarico dei sensori, il banco è stato dotato di un sistema di illuminazione LED multicolore:
Verde per indicare il corretto posizionamento e test superato.
Rosso per segnalare un test fallito.
Blu o arancione per guidare il carico dei DUT nei punti corretti.
Questo sistema visivo ha reso il processo intuitivo e facilmente gestibile anche da personale non tecnico.
)
)
)
)
Integrazione con il database del cliente
Un modulo software specifico si occupa della gestione dei dati: ogni test viene associato al codice univoco del sensore. I risultati vengono salvati automaticamente nel database aziendale del cliente in formato compatibile (es. SQL). I dati possono essere consultati, esportati e analizzati per finalità di controllo qualità e tracciabilità.
Conclusioni
Questo progetto rappresenta perfettamente la filosofia di Viemme Project: sviluppare soluzioni su misura, innovative e orientate al risultato. L’interazione continua con il cliente, unita alla competenza tecnica del nostro team, ha permesso di realizzare un sistema che oggi costituisce un elemento chiave nella linea di collaudo del committente.
